Инженерное решение для объекта высокого уровня
ООО «УЗСК» выполнило полный комплекс работ для рекреационного комплекса «Геленджик-Марина»: от разработки рабочей конструкторской документации до производства и поставки партии магнитных шламоотводителей. Для подобных объектов особенно важно, чтобы оборудование не просто соответствовало проекту на бумаге, а было адаптировано под реальные условия эксплуатации, подтверждено испытаниями и готово к стабильной работе в составе инженерной инфраструктуры.

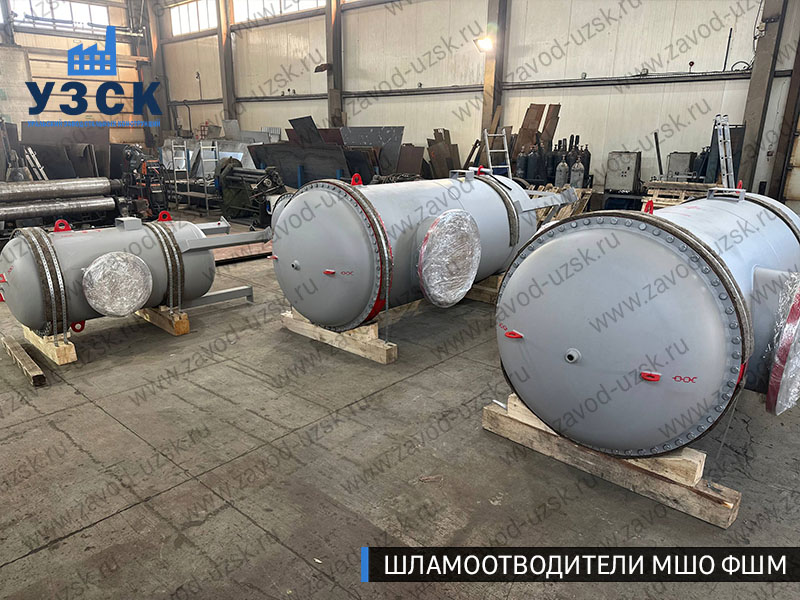

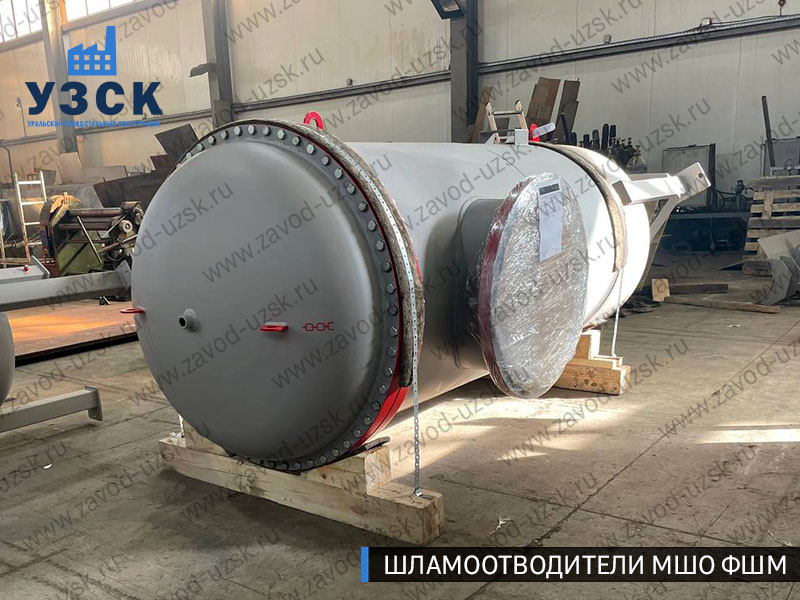

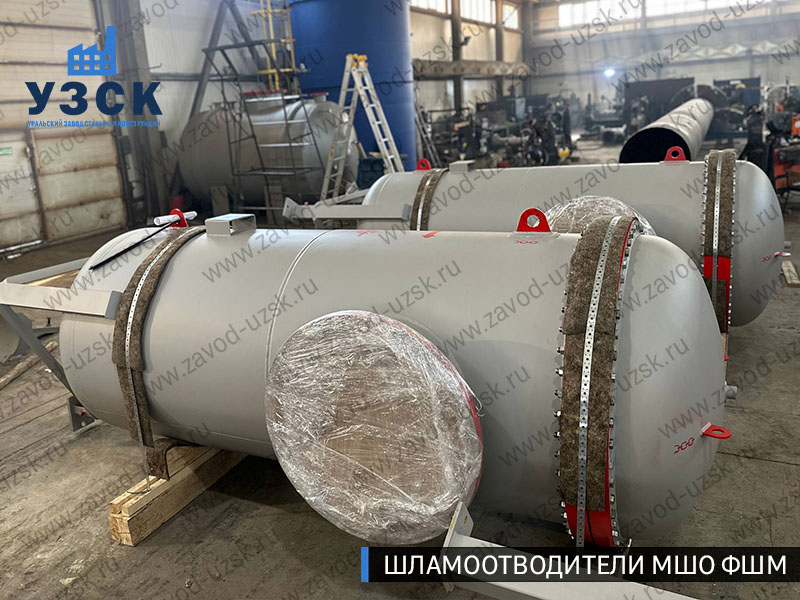

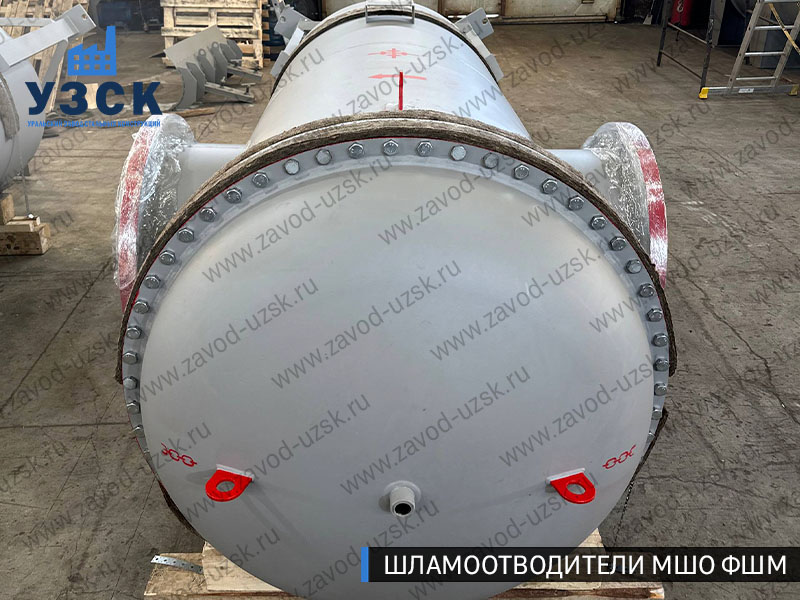

В рамках проекта были изготовлены и поставлены четыре шламоотводителя: два аппарата ФШМ 1200/700 и два аппарата ФШМ 800/400. Такое сочетание типоразмеров позволяет эффективно закрывать задачи на разных участках трубопроводной сети, где требуется надежная очистка потока и защита оборудования от загрязнений. Для заказчика это означает не только получение готового оборудования, но и снижение рисков на этапе монтажа, запуска и дальнейшей эксплуатации.
Значимость проекта подчеркивает и сам объект поставки. «Геленджик-Марина» — один из заметных инфраструктурных проектов курорта, предусматривающий создание современной яхтенной марины, пассажирского терминала и комплекса береговой инфраструктуры. Для таких объектов инженерные системы должны работать без сбоев, поскольку от их надежности напрямую зависит комфорт эксплуатации, устойчивость сервисных процессов и ресурс основного оборудования.
Как будет использоваться оборудование на объекте
Шламоотводители предназначены для установки в инженерных системах комплекса, где циркулирует вода и требуется удаление механических и ферромагнитных примесей. На практике это особенно актуально для участков водоснабжения, контуров отопления, узлов водоподготовки и других технологических линий, где присутствуют насосы, запорная арматура, теплообменники и иное чувствительное оборудование.
Именно в таких системах шламоотводители выполняют сразу несколько важных функций. Они улавливают загрязнения, которые могут попадать в поток воды в процессе эксплуатации, предотвращают засорение трубопроводов и арматуры, снижают риск образования отложений и помогают сохранить расчетные параметры работы системы. Для крупного рекреационного комплекса это особенно важно: стабильная работа инженерной инфраструктуры — это меньше внеплановых остановок, ниже затраты на обслуживание и выше общий уровень надежности объекта.
Наш завод ООО «Уральский завод стальных конструкций» предлагает купить магнитные шламоотводители в Реутове на выгодных условиях. Мы изготовим для вас фильтры щламоотводители любого конструктивного и материального исполнения в кратчайшие сроки. Уточнить цены на шламоотводители МШО ФШМ можно по телефону отедла продаж УЗСК 8 (800) 20-02-337
Принцип работы и конструкция шламоотводителей

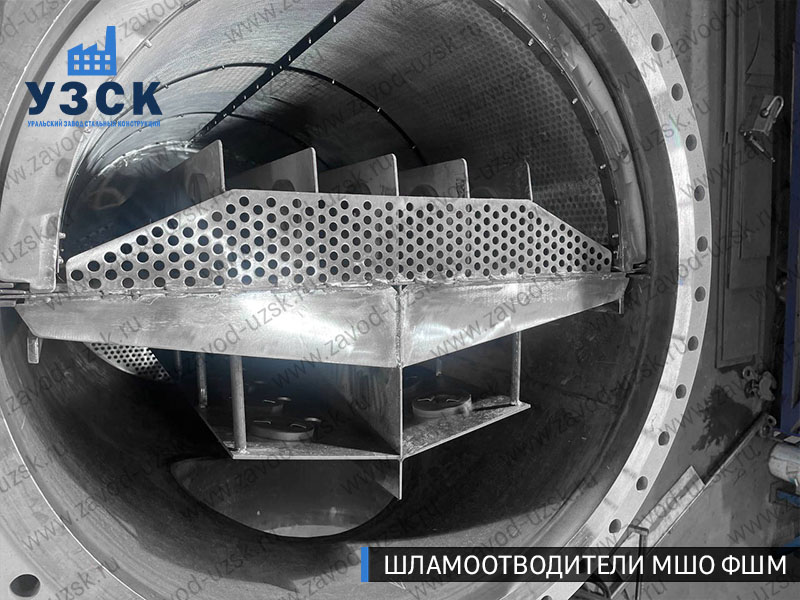

Поставленные аппараты работают по комбинированному принципу очистки. Внутри корпуса поток проходит через систему внутренних элементов, где сначала улавливаются крупные и средние механические включения, а затем из среды извлекаются ферромагнитные частицы. Для этого в конструкции предусмотрены фильтрующая сетка из коррозионностойкой стали и магнитный блок на основе постоянных ферритовых магнитов.

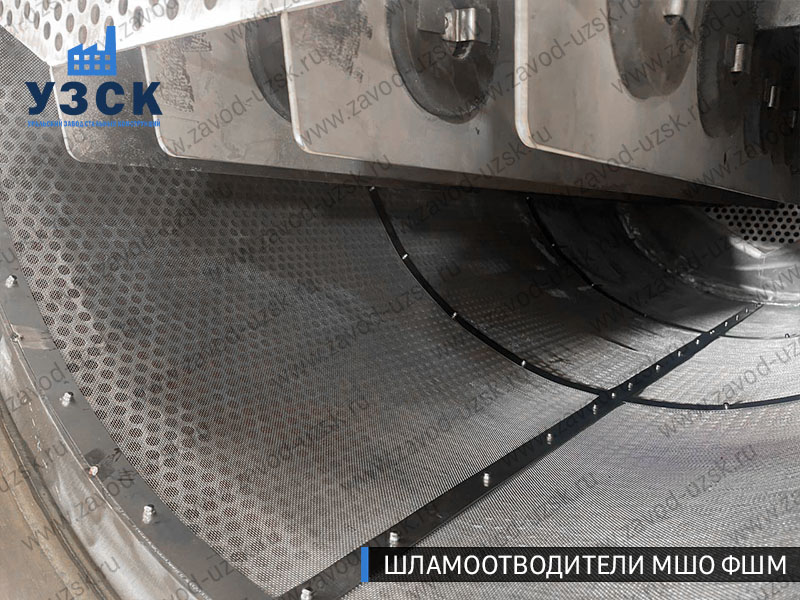

Сетка с размером ячейки 1,0×1,0 мм задерживает механические примеси органического и неорганического происхождения, а магнитная система эффективно улавливает частицы, способные ускорять износ оборудования и провоцировать загрязнение рабочих контуров. Магнитная индукция на поверхности магнита составляет не менее 50 мТл, что обеспечивает стабильную работу узла магнитной сепарации. Такое техническое решение делает шламоотводители особенно востребованными там, где требуется не просто грубая фильтрация, а комплексная защита инженерной системы.
Технические характеристики и материалы изготовления
Оборудование изготовлено из стали 09Г2С — материала, который широко применяется в промышленном оборудовании благодаря прочности, технологичности и надежности в эксплуатации. В качестве материала прокладок используется ПОН. Конструкцией предусмотрена расчетная прибавка на компенсацию коррозии 1 мм, а само оборудование рассчитано на установку в помещении при сейсмичности до 6 баллов.
Рабочее давление аппаратов составляет до 1,6 МПа, пробное давление — 2,0 МПа. Для шламоотводителей ФШМ 1200/700 рабочая температура среды достигает +150 °C, для ФШМ 800/400 — до +110 °C. Рабочая среда — вода. Назначенный срок службы оборудования составляет до 20-25 лет, что особенно важно для объектов с высокими требованиями к ресурсу и эксплуатационной надежности.

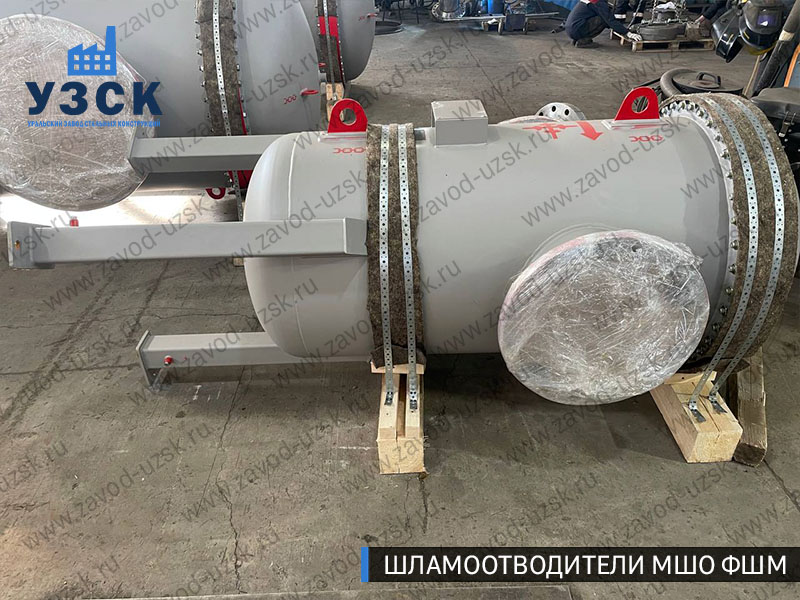

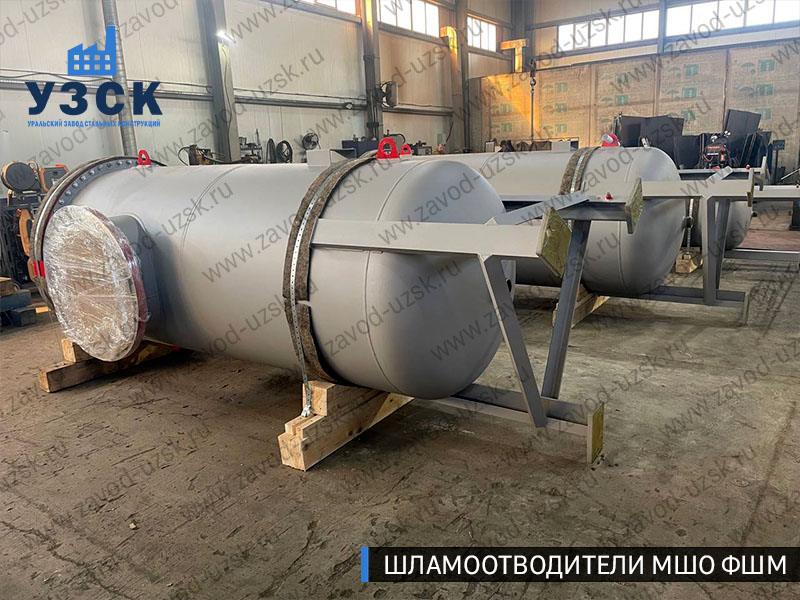

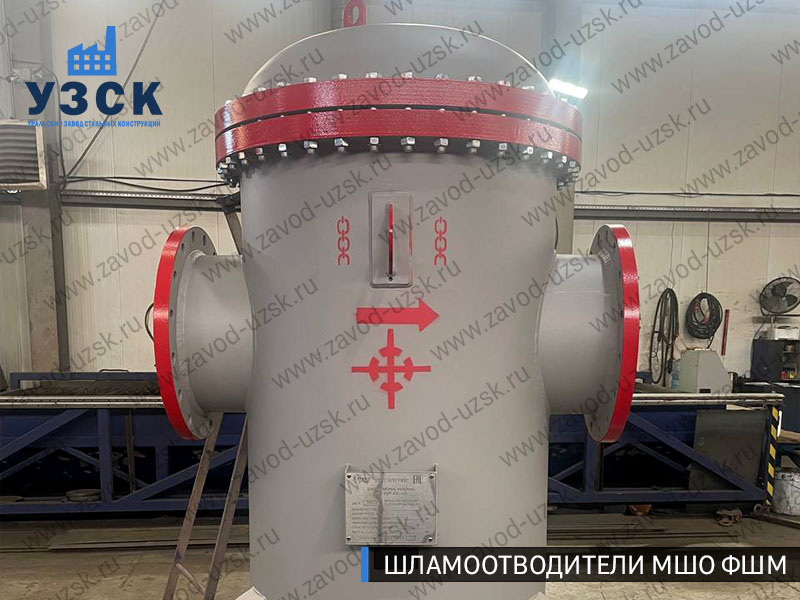

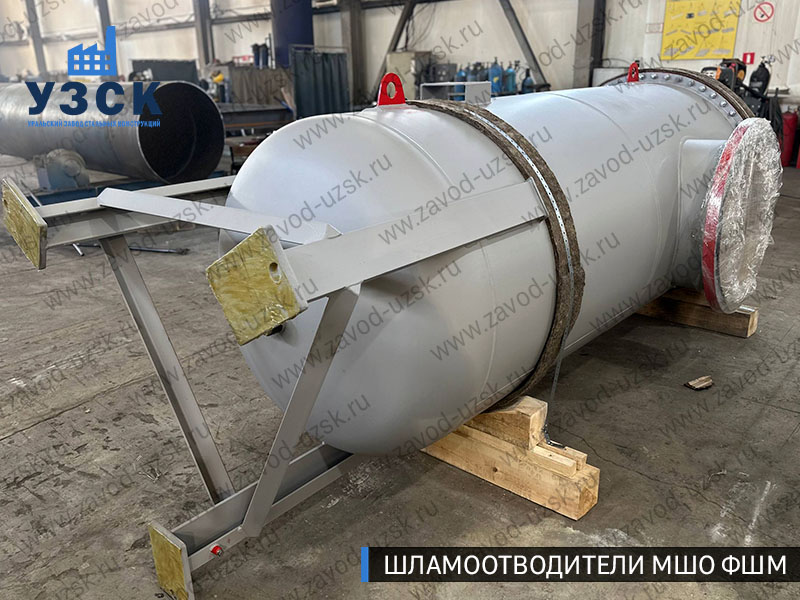

По параметрам исполнения поставленные аппараты охватывают производительные режимы работы инженерных систем. Модель ФШМ 800/400 выполнена с условным диаметром DN 400, массой 1145 кг и диапазоном расхода 250-1155 м3/ч. Модель ФШМ 1200/700 имеет DN 700, массу 2970 кг и диапазон расхода 300-2600 м3/ч. Невысокое гидравлическое сопротивление — не более 10 кПа — позволяет интегрировать оборудование в систему без критического влияния на рабочие параметры сети.
Испытания, которые подтверждают надежность
Перед поставкой шламоотводители прошли заводской контроль качества и обязательные испытания. Для оборудования был выполнен визуально-измерительный контроль сварных соединений, гидравлические испытания пробным давлением 2,0 МПа с выдержкой 30 минут, контроль герметичности давлением 0,5 МПа, ультразвуковой контроль и цветная дефектоскопия. По результатам испытаний падения давления, течей, потений, трещин и остаточных деформаций не выявлено.
Дополнительно была проведена качественная подготовка поверхности под защитное покрытие. Очистка выполнена до степени Sa 2 1/2, после чего нанесено двухслойное покрытие грунт-эмалью PRIMALKYD ZP 488 LT толщиной 120-140 мкм. Такой подход позволяет обеспечить не только соответствие проектным требованиям, но и долговечность оборудования в реальных условиях эксплуатации.
Что получает заказчик вместе с оборудованием
Главная особенность этого проекта — сочетание конструкторской проработки, производства и поставки в рамках единого цикла. Для заказчика это означает понятные сроки, единый центр ответственности и более уверенный результат на всех этапах реализации. Когда разработка РКД и выпуск оборудования выполняются в одной производственной логике, проще добиться точного соответствия изделия проектным задачам и быстрее пройти путь от согласования до готовой поставки.
Сильная сторона ООО «УЗСК» — современное собственное производство, опыт в промышленном оборудовании, работа конструкторского отдела, наличие лаборатории НК, участие сварщиков НАКС и готовность к сложным проектам, в том числе по чертежам заказчика. Для клиента это не просто перечень возможностей производителя, а конкретная выгода: стабильное качество, подтвержденные характеристики, уверенность в надежности оборудования и более предсказуемая эксплуатация инженерных систем на ответственном объекте.
В случае с «Геленджик-Мариной» это особенно важно. Речь идет не о типовой поставке, а об участии в реализации масштабного рекреационного комплекса, где к инженерной инфраструктуре предъявляются повышенные требования. И именно поэтому поставка шламоотводителей — это вклад не только в оснащение объекта, но и в его будущую бесперебойную работу.
